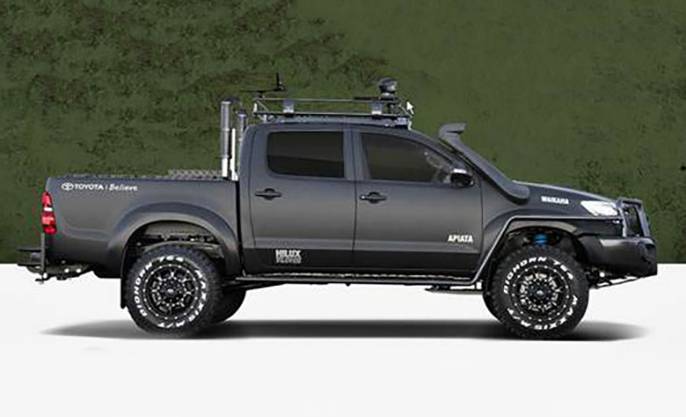

Шноркель (воздухозаборник) является важной деталью внедорожника, который эксплуатируется в режиме off-road. Он надежно защищает двигатель от попадания воды и пыли. Если вы решили приобрести или уже купили этоту «фичу», то его еще необходимо правильно установить – самому или обратиться к специалистам.
Итак, если решили справиться сами, то подготовьте для инсталяции шноркеля следующие инструменты и материалы:
1. Дрель
2. Сверла на 4 и 10 мм
3. Электролобзик (если нет, то купите самый дешевый)
4. Клепочный пистолет (стоит копейки)
5. Ключ на 13
6. Герметик полиуретановый
7. Антикоррозийная грунтовка
8. Малярный скотч
9. Линейка
10. Маркер, желательно на водной основе.
11. Лекало (поставляется в комплекте со шноркелем)
12. Домкрат (не говорите, что его у Вас нет!)
Приятная новость: ни на одной марке авто снимать крыло не потребуется!
Процесс установки состоит из нескольких этапов:
I Подготовка
А) Разложите инструмент из вышеприведенного списка
Б) Поднимитеь авто на необходимую высоту (домкратом). Снимите колесо и защиту у крыла (исключение TLC 7x, 8x) с той стороны, где будет расположен шноркель
В) Снимите бачок воздушного фильтра вместе с патрубком подачи к нему воздуха, которые находятся непосредственно под крылом.
II Разметка
А) Приложите шноркель к крылу и стойке. Отметьте с помощью маркера границы шноркеля по вертикали
Б) По отмеченным границам теперь двигаемся по горизонтали и приближаем верхушку к стойке внедорожника. Убедитесь в том, что верхнее крепление шноркеля даже при изгибе будет плотно располагаться к стойке (комплектуемая пластина, как правило, из нержавейки идет прямой, но выгибается по месту). Обязательно провести контрольный замер и убедиться, что все будет стоять на своем месте (специальное лекало из комплекта в помощь). Не пренебрегайте этот пункт, так как он очень важен
В) Измерьте входной патрубок у основания шноркеля. С помощью маркера перенесите размер отверстия на крыло, добавляя в большую сторону 2 мм.
III Установка
А) Просверлите отверстие 4 мм и вырезать лобзиком по начерченной линии. Обработайте края грунтовкой (самый ответственный этап. Если боитесь – есть время отказаться от этой затее и довериться специалистам)
Дошли до этого этапа? Поздравляем!
Б) Вставьте шноркель в вырезанное отверстие крыла. При помощи заостренного болта без шляпки (болт-маркер) прикрепите шноркель с крылом в месте будущих отверстий. При помощи сверла на 10 мм нужно просверлите отверстия креплений в крыле
В) Приложите шноркель к крылу, выгните верхнюю планку пока она плотно не ляжет на стойку (или крышу, зависит от модели)
Г) Теперь нужно обработать герметиком входной патрубок
Д) Натяните гофру (в комплекте поставки) и затяните хомутом. Другой конец гофры также затяните и закрепите на бачке воздушного фильтра или же пластиковой гофре, которая ведет к фильтру.
Е) Сливное отверстие в бочке фильтра нужно изолировать при помощи герметика и проверить систему на герметичность
Ж) Затяните болты крепежа устройства к крылу
З) Просверлите сверлом (4 мм) верхнюю планку крепления в двух местах
И) Теперь надо заклепать их (места) клепочным пистолетом
IV Завершение работ
А) Наденьте оголовок и закрепите хомутом. Он не должен смотреть в сторону лобового стекла, иначе вода будет попадала в шноркель при скоростной езде по водным препятствиям
Б) После установки чудо-устройства не нужно торопиться сразу же проверять его герметичность. Нужно время, чтобы закрепиться. И не стоит проверять герметичность, перекрывая доступ воздуха, иначе выдавите сальники турбины.
В) Приберите за собой.
Надеемся, что инструкция по установке шноркеля Вам помогла. А если Вы еще не приобрели его, а только планируете, то можете подобрать подходящий воздухозаборник на свое авто в нашем магазине и купить со склада в Алматы.
Удачного off-road!
